Codification ATEX
Pour se conformer aux exigences rigoureuses de la directive ATEX 2014/34/UE, les torches Peli sont testées pour garantir qu'elles ne posent aucun danger d'ignition lorsqu'elles sont utilisées dans des zones dangereuses. Les torches sont testées dans des laboratoires agréés pour s'assurer qu'elles supporteront les tests de chocs et de chute rigoureux, l'exposition environnementale sévère et qu'elles seront conformes à une protection IP54 minimale contre la pénétration d'eau et de poussière. La longévité et la sécurité sont assurées par la conception. Les torches faisant l'objet d'homologations dans les atmosphères gazeuses n'ont pas besoin de subir de test de choc et l'homologation « gaz » requiert uniquement le niveau IPX4 (l'homologation « gaz » ne requiert pas le test de résistance à la poussière IP5X. L'homologation « poussière » requiert le test de résistance à la poussière IP6X).

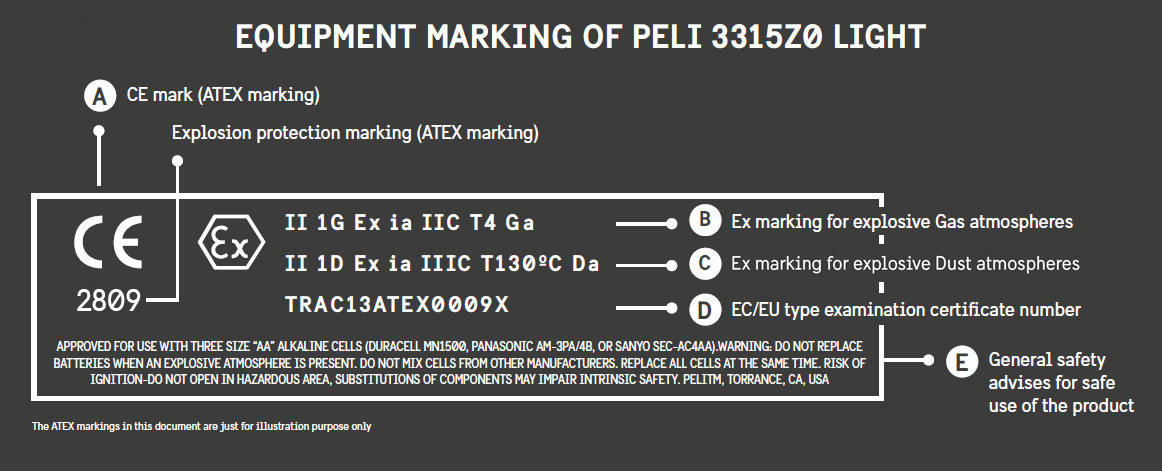

Chaque torche certifiée par ATEX doit présenter un code imprimé sur son corps. Ce code conseille l'utilisateur quant à la zone dans laquelle la torche peut être utilisée en toute sécurité sans risque d'explosion.
Marquage ATEX pour l'industrie minière
| I | M1 | Ex | ia | I | Ma |
| I | Groupe d'équipement | Homologué pour l'industrie minière |
| MIMII | Catégorie d'équipement et environnement |
2 niveaux de protection/2 défauts indépendants 1 niveau de protection/basé sur un fonctionnement normalCurCu |
| Ex | Marquage spécifique | Protection contre l'explosion |
| ia/ib | Type de protection | Niveau de sécurité intrinsèque de l'appareil en zones 0/1 |
| I | * Groupe de gaz | Méthane |
| Ma/Mb | Niveau de protection de l'équipement | Élevé, sûr avec 2 défauts/Élevé, sûr avec 1 défaut |
Marquage ATEX pour le gaz
| II | 1G | Ex | ia | IIC | T4 | Ga |
| I II |
Groupe d'équipement |
Homologué pour l'industrie minière Hors industrie minière |
| 1G 2G 3G |
Catégorie d'équipement et environnement |
Catégorie 1, utilisation en zones 0/1/2 Catégorie 2, utilisation en zones 1/2 Catégorie 3, utilisation en zone 2 |
| Ex | Marquage spécifique | Protection contre l'explosion |
| ia/ib/ic | Type de protection | Niveau de sécurité intrinsèque de l'appareil en zones 0/1/2 |
| IIA IIB IIC |
* Groupe de gaz |
par ex. Propane par ex. Éthylène par ex. Hydrogène |
| T1/T2/T3 T4/T5/T6 |
Classe de température | Température superficielle maximale de 135 °C/100 °C/85 °C par ex. Propane |
| Ga/Gb/Gc | Niveau de protection de l'équipement | Élevé, sûr avec 2 défauts/Élevé, sûr avec 1 défaut |
Marquage ATEX pour la poussière
| II | 1D | Ex | ia | IIIC | T130°C | Da |
| I II |
Groupe d'équipement |
Homologué pour l'industrie minière Hors industrie minière |
| 1G 2G 3G |
Catégorie d'équipement et environnement |
Catégorie 1, utilisation en zones 20/21/22 Catégorie 2, utilisation en zones 21/22 Catégorie 3, utilisation en zone 22 |
| Ex | Marquage spécifique | Protection contre l'explosion |
| ia/ib/ic | Type de protection | Niveau de sécurité intrinsèque de l'appareil en zones 0/1/2 |
| IIA IIB IIC |
* Groupe de poussière |
par ex. Fibres inflammables par ex. poussière non conductrice par ex. Poussière conductrice |
| T | Classe de température | Le niveau de température superficielle maximale doit être indiqué |
| Da/Db/Dc | Niveau de protection de l'équipement | Élevé, sûr avec 2 défauts/Élevé, sûr avec 1 défaut |
* Classe de température
| Classe de température | Température d'ignition | Exemples |
| T1 | ≥ 450 °C | Propane, gaz inflammable, hydrogène |
| T2 | ≥ 300 °C | Alcool éthylique, éthylène, acétylène |
| T3 | ≥ 200 °C | Carburant |
| T4 | ≥ 135 °C | Éthanal |
| T5 | ≥ 100 °C | Hydroxylamine |
| T6 | ≥ 85 °C | Disulfure de carbone |
- La température d'ignition automatique est la température, en °C, à laquelle un gaz s'enflammera spontanément sans aucune autre source d'ignition.
- Étant donné qu'il n'existe AUCUNE corrélation entre l'énergie d'ignition et la température d'ignition pour les regroupements de gaz, un code de température a été établi.
- La classe de température est basée sur une utilisation dans une température ambiante de -20/40 °C. Si la température ambiante est différente de cette plage, elle doit être indiquée.
Groupe de gaz
| Industrie | Groupe de gaz | Substance | Énergie d'ignition minimale | Sélection d'équipement |
|
Industrie minière Groupe I |
I | Méthane | 200 µJ | Pour mines susceptibles au méthane |
|
Industrie des surfaces Groupe II |
IIA IIB IIC |
Propane Éthylène Hydrogène |
180 µJ+ 60 - 180 µJ 20 - 60 µJ |
Atmosphères contenant propane/butane/pétrole/ammoniaque Atmosphère contenant éthylène/éther Atmosphère contenant hydrogène/acétylène |
- Les gaz sont divisés en deux groupes basés sur les valeurs LEL et UEL.
* Groupe de poussière
| Groupe de poussière | Substance | Sélection d'équipement | Exemples |
| IIIA | Fibres inflammables > 0,5 mm | Surface explosive > 100 hrs/an | Holzspäne |
| IIIB | Poussière non conductrice avec résistivité électrique > 103 Ωm | Surface explosive entre 10 et 1000 hrs/an | Sciure, farine |
| IIIC | Poussière non conductrice avec résistivité électrique ≤ 103 Ωm | Surface explosive entre 10 et 10 hrs/an | Poussière métallique |
- Les zones de poussière sont définies comme groupe III et se réfèrent à l'équipement prévu pour utiliser dans les espaces avec une atmosphère de poussière explosive autres que les mines susceptibles au grisou.
Température superficielle maximale
L'équipement électrique Groupe III est marqué avec une température au préfixe T détaillant la température maximale actuelle que l'on peut avoir dans toute surface accessible par une atmosphère de poussière potentiellement explosive. La température d'ignition d'un danger de poussière spécifique doit être supérieure à la température superficielle maximum affichée sur l'équipement électrique.
Températures d'ignition pour les poussières combustibles courantes
| Type de poussière | Groupe de poussière |
Couche de poussière (5 mm) Température d'ignition minimale (°C) |
Nuage de poussière (5 mm) Température d'ignition minimale (°C) |
| Aluminium | IIIC | 450 | 560 |
| Poussière soufflante (copeaux de peinture) | IIIB | 270 | 390 |
| Charbon | IIIB | 380 | 560 |
| Farine (blé) | IIIB | 450 | 430 |
| Grain | IIIA | 290 | 490 |
| Grain Poudre de fer | IIIC | 450 | 520 |
| Fibre de papie | IIIA | 335 | 470 |
| PVC | IIIB | 440 | 680 |
| Harz (Epoxid) | IIIB | 240 | 532 |
| Caoutchouc | IIIB | 450 | 470 |
| Suie | IIIB | 450 | 720 |
| Fécule (maïs) | IIIB | 490 | 430 |
| Sucre | IIIB | 460 | 360 |
| Bois (farine) | IIIB | 305 | 470 |
Numéro de certificat d'examen de type CE/UE
| TRAC | 13 | ATEX | 0009 | X |
| Organisme notifié chargé de l'examen de type CE/UE | Année de publication | Certificat ATEX | Numéro de série | Suffixe du numéro |
